MSR / Automatisierung - Steuerung elektrischer Heizungen
Was bedeutet MSR/ Automatisierung
Grundsätzlich sind elektrische Widerstandsheizungen, insbesondere im Vergleich zu alternativen Heizlösungen sehr „träge“ Endverbraucher. Klassische Thermostate, sogenannte 2-Punktregler, schalten die Leistung erst bei Überschreiten eines Sollwertes ab, bzw. bei Unterschreiten dieses Sollwertes zu. Dies führt insbesondere bei Durchlauferhitzern zu großen Temperaturschwankungen rund um den angestrebten Sollwert, da das System „über- bzw. unterschwingt“.
Das Herzstück von Siekerkotte SSTR und STR-Steuerungen sind PID-Regler mit einer Optimierungsfunktion. Hier kompensiert der Regler die Trägheit der Heizungen, sowie mögliche weitere Störfaktoren, schaltet die Heizung im optimalen Zeitpunkt zu oder ab und sorgt so für eine präzise Temperaturführung im Medium.
Vorteile von MSR/ Automatisierung

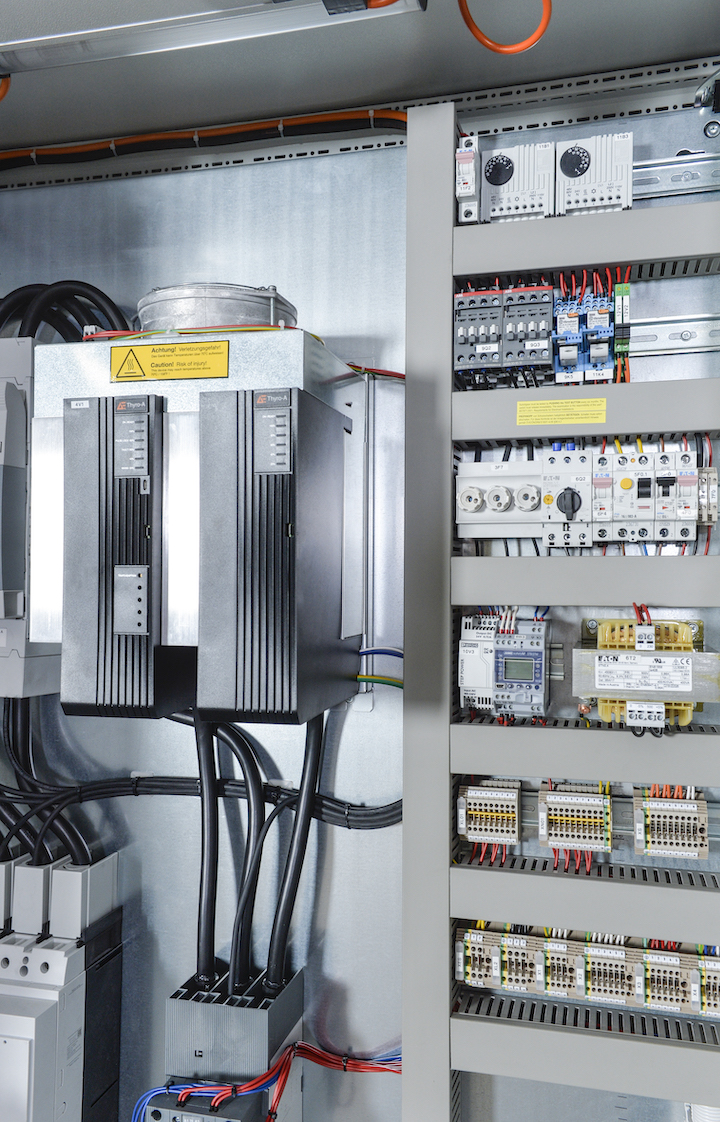

Geschaltet wird die Heizung via Halbleiterrelais oder Thyristorsteller im Spannungs-Nullpunkt. Das hat folgende wesentliche Vorteile:
- kein Verschleiß über Abrissfunken und damit verbundene kurze Lebensdauer
- erhöhte Regelgenauigkeit, da es keine Begrenzung bzgl. der Schalthäufigkeiten gibt
- keine Verletzung der EMV-Richtlinien
Neben dem Halbleiter wird die Heizung redundant über ein zusätzliches Sicherheitsschütz vom Netz getrennt, ein sicheres Abschalten wird damit gewährleistet. Für die Erfassung und Speicherung von Prozessdaten, sowie Fehlermeldungen, Schaltzyklen usw. sind digitale Zentralbausteine eine Voraussetzung. Die SSTR Regelung basiert deshalb bereits im Standard auf einem elektronischen Mikroprozessor, der die gewünschten Daten erfasst und digital zur Verfügung stellt.
Die Erweiterung bzw. Einbindung aller gängigen Bus-Verbindungen (Profinet, Profibus, Modbus RTU / TCP-IP) ist hier problemlos möglich und damit zukunftssicher. Alle Anlagen basieren auf einer CAD Konstruktion mit Eplan P8.2.4 und SPS Programmierung z.B. Siemens Step 7.

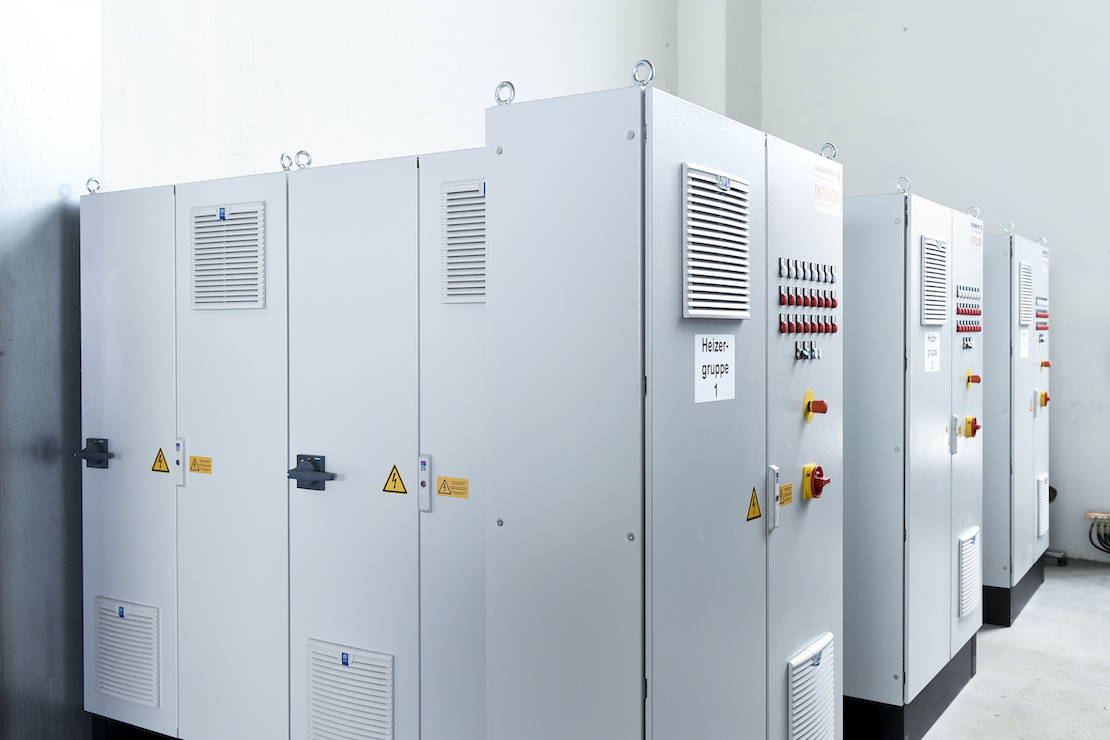

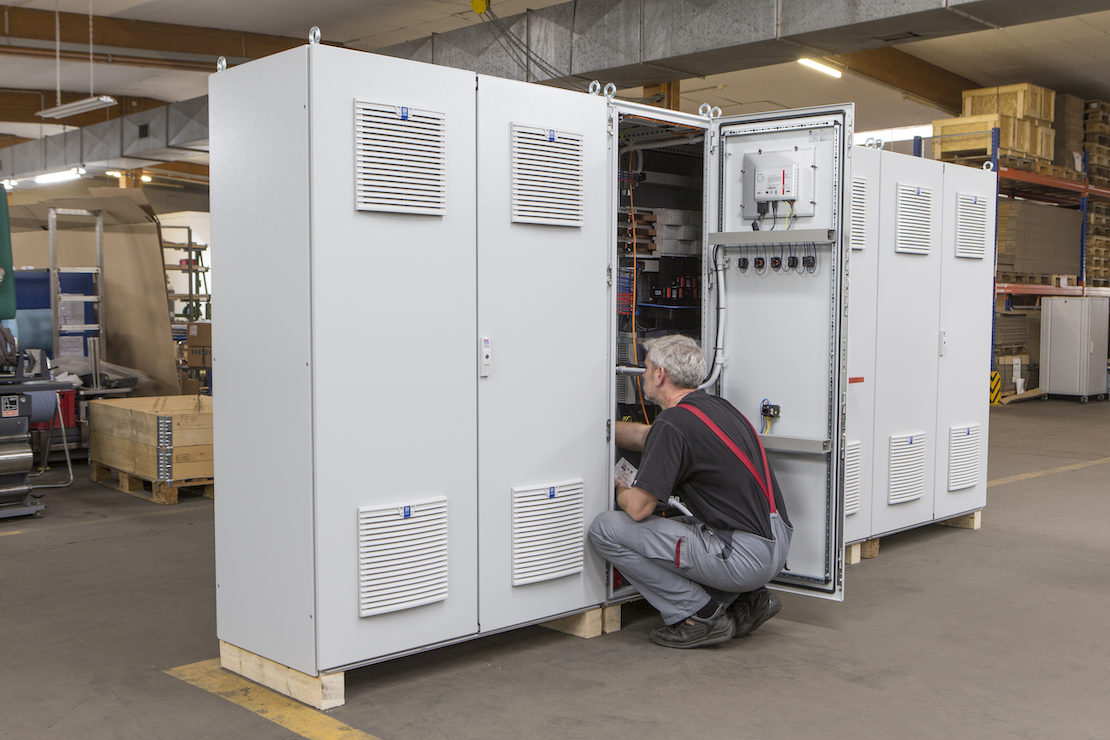

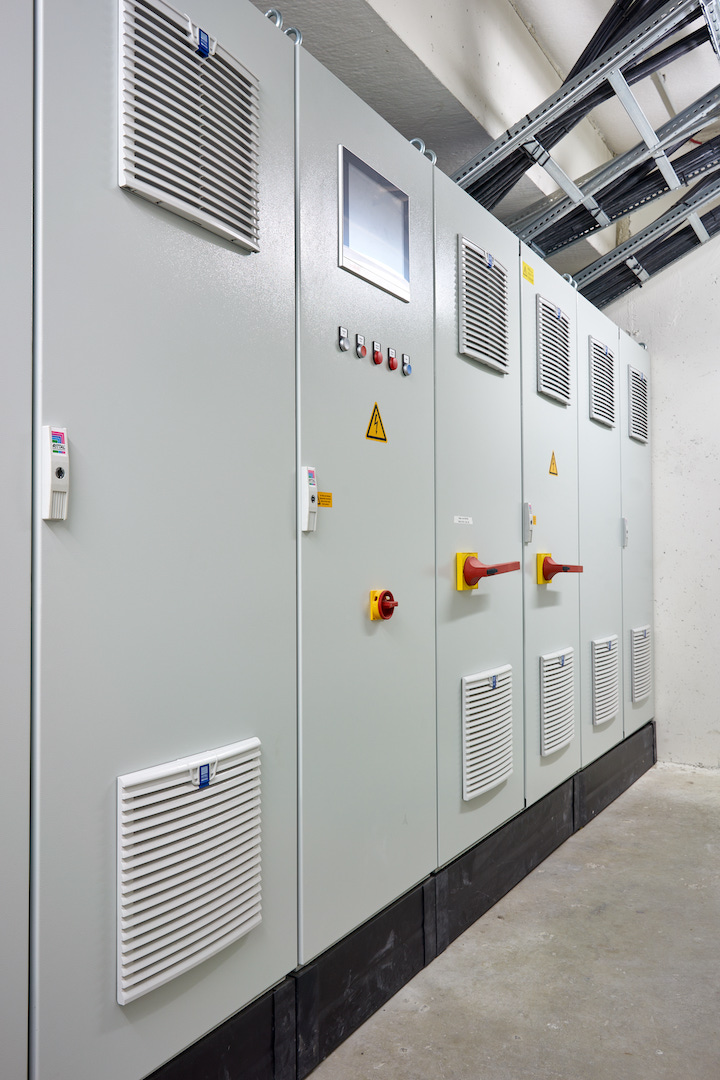

Lieferbar sind Schaltschränke für die Wandmontage oder als Aufsteller bis zu einer Schutzklasse IP66. Zusammen mit der Siekerkotte Steuerungs- und Regeltechnik liefern wir Ihnen den Stromlauf-, Montage- und Klemmenplan, sowie eine umfangreiche Dokumentation.
Bildergalerie des Produktes
